涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪

快速检测产品整体涂层厚度分布情况,3D型号的迷你版,一次测厚的面积约A4纸大小

涂魔师3D Inline成像膜厚检测技术,优化生产工艺 | 减少设备参数调整时间 | 节约涂装材料 | 膜厚数据连续记录和存档

涂魔师ATO非接触膜厚分析仪型号一览

涂魔师 Flex
手持式Flex ATO

便捷灵活的手持非接触式膜厚分析仪,适用于生产车间现场手动测厚

详情 >>

涂魔师 Inline
在线式Inline ATO

在线非接触式精准测厚系统,在产线上数据化追溯工艺全过程

详情 >>

涂魔师 Atline
实验室机型 Atline ATO

适用于实验室和生产车间环境进行快速精准涂层厚度的无损测量

详情 >>

涂魔师 3D
整体膜厚成像3D ATO

快速测量产品整体涂层厚度分布情况,搭配外置光源

详情 >>

涂魔师 3D Inline
整体膜厚成像3D Inline

3D型号的迷你版,无需外置光源,一次测厚的面积约A4纸大小

详情 >>

涂魔师非接触式测厚技术采用领先的光热法(ATO)

涂魔师能测量未干涂层即时得出干膜厚度。基于先进的热光学技术(ATO)和数字信号处理技术(DSP),实现独有的非接触式涂层无损测厚技术。

该仪器精度高、重复性好、无须接触产品,适合检测金属、塑料、橡胶、碳纤维、陶瓷、玻璃、木材等多种基材,各种形状尺寸和所有颜色的产品,非常适合在实际生产环境下使用。

涂魔师3D Inline操作简单,实现经济高效集成到现有涂装生产线上

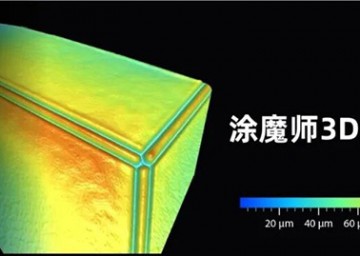

通过3D成像智慧检测技术,轻松非接触精准测量形状复杂零部件的膜厚分布情况,测试点的数据与工件被测部份一一对应,实时高效监控膜厚真实情况

涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪
特色功能

非接触式无损测量技术

采用先进的热光学专利技术TSP,在允许距离内轻松进行涂层厚度非接触式测量

产品整体成像膜厚检测

整体快速测量产品大面积的涂层干膜厚度,无需逐点测量;能自由调整测量区域大小和空间分辨率

智慧自动化高效集成控制

通过SPS等接口实现涂装线的自动化控制,能将涂魔师3D轻松高效集成到现有涂装线上,集成成本低

在线性及实时性

连续实时检测产线的移动工件膜厚,无需严控测量条件,对于摇摆晃动、外形复杂(曲面、内壁、立体、边缘等部位)、各种颜色(不受白色等浅色限制)的工件也能精准测厚

100%数据自动连续记录

测量数据自动记录与生成文档,可统计及不间断追溯生产全过程;通过膜厚数据的统计分析,调整涂装设备的一系列参数及高效优化涂装工艺

节约高达28%的涂装原材料

操作人员根据实际成像膜厚判断是否超出设定的合格值,及时调整出粉量、喷涂距离等参数,提高良品率,减少返工节约成本,降低环境污染风险

技术参数-涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪

测量时间:0.5秒(数据采集), 5秒(测量结果的展示)
测量固化前粉末涂层厚度的标准偏差:在70-150微米范围内少于4微米
测试时间间隔:5秒或以上
探头放置有被测物:15厘米的距离
测量面积:25厘米 x 19厘米
如果涂层是白色,最大测量面积:20厘米 x 15厘米

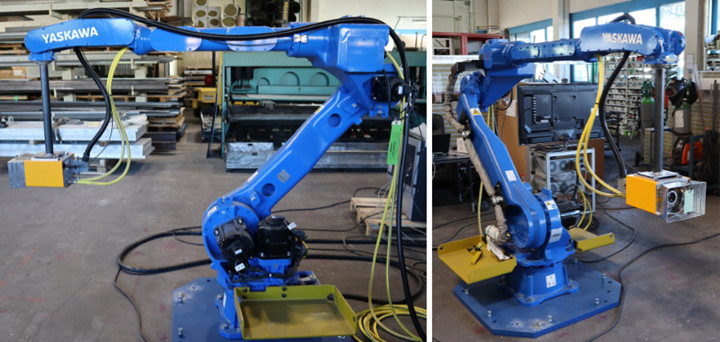

涂魔师3D Inline在线非接触测厚仪结合机械手,通过涂装线的主控机对涂魔师进行调试及控制其测厚过程,全方位进行整体涂层厚度测量

如下图所示,涂魔师3D Inline与机械手结合,从不同角度测量产品涂层厚度,测量结果不受角度和距离影响,工作人员可以很清晰的了解产品上涂层厚度的分布清晰,同时,涂魔师3D Inline在线涂层测厚仪支持将数据发送到外部控制器(PLC),实现完整的涂层数据归档,提高生产周转率和减少粉末材料消耗。

涂魔师3D inline非接触测厚仪.jpg

☞涂魔师3D Inline涂层测厚仪测量T型管上的粉末涂层厚度

如图所示,涂魔师3D Inline从不同角度测量T型管上的粉末涂料涂层,对涂层厚度的测量不受角度和距离影响,可以直观看到零件上的涂层整体分布

涂魔师3D Inline涂层测厚仪测量T型管上的粉末涂层厚度

☞涂魔师3D Inline测量压力弹簧上的粉末涂层厚度

如图所示,涂魔师3D Inline从弹簧圈不同位置测量弹簧上的粉末涂层厚度

涂魔师3D Inline测量压力弹簧上粉末涂层厚度

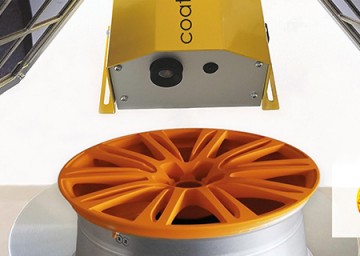

☞涂魔师3D Inline测量铝轮毂上的粉末涂层厚度

如图所示,使用涂魔师3D Inline测量铝轮毂上的粉末涂层厚度,对比使用传统涂层测厚仪进行单点测量,涂魔师3D Inline整体膜厚成像系统可以快速测量铝轮毂整体涂层厚度分布情况。

涂魔师3D Inline测量铝轮毂上的粉末涂料厚度

涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪结合机械手进行整体涂层测厚

涂魔师3D Inline整体膜厚成像ATO非接触膜厚分析仪结合机械手实现在线涂层测厚

涂魔师3D Inline整体涂层测厚仪结合机械手,在生产线上实现全方位涂层厚度测量

产品视频-涂魔师3D 整体膜厚成像ATO非接触膜厚分析仪

涂魔师智能测厚仪 五秒膜厚成像,漏涂多涂一目了然

军工行业 非接触在线测厚仪 涂魔师

涂魔师3D整体膜厚分析仪应用场景

涂魔师3D-inline现场测试实例 对零部件进行测厚

3D整体测厚案例 自行车车架涂层整体测厚

涂魔师3D ATO 对车身进行整体扫描式测厚

涂魔师coating AI 推动涂层工艺产线向工业4.0时代迈进

汽车零件减震器的湿膜涂层测厚案例 涂魔师3D

涂魔师ATO 3D 工件整体膜厚成像案例 VR体验

涂魔师 3D成像检测系统--快速检测产品整体的涂层厚度分布情况

了解更多涂魔师3D Inline ATO

您可以点击顶部导航的【应用领域】、【专业文章】、【客户案例】了解更多涂魔师3D整体膜厚成像ATO非接触膜厚分析仪。

如您需要申请测试或预约上门演示,请点击顶部导航的【免费测试】。

直接咨询可以点击右侧咨询窗口、或拨打下方400电话。
