涂魔师3D整体膜厚成像ATO非接触膜厚分析仪

快速检测产品整体大面积的涂层厚度分布情况

涂魔师3D成像膜厚检测技术,优化生产工艺 | 减少设备参数调整时间 | 节约涂装材料 | 膜厚数据连续记录和存档

涂魔师ATO非接触膜厚分析仪型号一览

涂魔师 Flex 插图
手持式Flex ATO

便捷灵活的手持非接触式膜厚分析仪,适用于生产车间现场手动测厚

详情 >>

涂魔师 Inline 插图
在线式Inline ATO

在线非接触式精准测厚系统,在产线上数据化追溯工艺全过程

详情 >>

涂魔师 Atline 插图
实验室机型 Atline ATO

适用于实验室和生产车间环境进行快速精准涂层厚度的无损测量

详情 >>

涂魔师 3D 插图
整体膜厚成像3D ATO

快速测量产品整体涂层厚度分布情况,搭配外置光源

详情 >>

涂魔师 3D Inline 插图
整体膜厚成像3D Inline

3D型号的迷你版,无需外置光源,一次测厚的面积约A4纸大小

详情 >>

涂魔师非接触式测厚技术采用光热法(ATO)

涂魔师能测量未干涂层即时得出干膜厚度。基于热光学技术(ATO)和数字信号处理技术(DSP),实现非接触式涂层无损测厚技术。

该仪器精度高、重复性好、无须接触产品,适合检测金属、塑料、橡胶、碳纤维、陶瓷、玻璃、木材等多种基材,各种形状尺寸和所有颜色的产品,非常适合在实际生产环境下使用。

插图

涂魔师3D操作简单,实现经济高效集成到现有涂装生产线上

通过3D成像智慧检测技术,轻松非接触精准测量形状复杂零部件的膜厚分布情况,测试点的数据与工件被测部份一一对应,实时高效监控膜厚真实情况

涂魔师3D整体膜厚成像ATO非接触膜厚分析仪
特色功能

非接触式无损测量技术

采用热光学技术TSP,在允许距离内轻松进行涂层厚度非接触式测量

产品整体成像膜厚检测

整体快速测量产品大面积的涂层干膜厚度,无需逐点测量;能自由调整测量区域大小和空间分辨率

智慧自动化高效集成控制

通过SPS等接口实现涂装线的自动化控制,能将涂魔师3D轻松高效集成到现有涂装线上,集成成本低

插图
在线性及实时性

连续实时检测产线的移动工件膜厚,无需严控测量条件,对于摇摆晃动、外形复杂(曲面、内壁、立体、边缘等部位)、各种颜色(不受白色等浅色限制)的工件也能精准测厚

数据自动连续记录

测量数据自动记录与生成文档,可统计及不间断追溯生产全过程;通过膜厚数据的统计分析,调整涂装设备的一系列参数及高效优化涂装工艺

节约高达28%的涂装原材料

操作人员根据实际成像膜厚判断是否超出设定的合格值,及时调整出粉量、喷涂距离等参数,提高良品率,减少返工节约成本,降低环境污染风险

技术参数-涂魔师3D整体膜厚成像ATO非接触膜厚分析仪

固化前的粉末涂料 测量范围:40 ~ 300 微米
测量时间:0.5 ~ 1 秒
测量区域:可自由调整大小,最大区域可达20平方米
允许测量距离:10 ~ 400 厘米
允许倾斜角度:± 45° (取决于涂层/基材材料 )
测试精度:< ± 5% / 5µm
被测工件移动速度:10 米/分钟
适合涂层颜色:所有颜色(包括白色等浅色)
测量数据导出方式:自动导出

☞使用涂魔师3D对轮毂进行整体涂层测厚

如下图所示,由于轮毂特殊的几何形状,对粉末涂层的应用要求更高,采用涂魔师3D非接触无损测厚仪测量轮毂涂层厚度,一秒测出多个轮毂的多层干膜涂层总厚,自动整体膜厚成像。

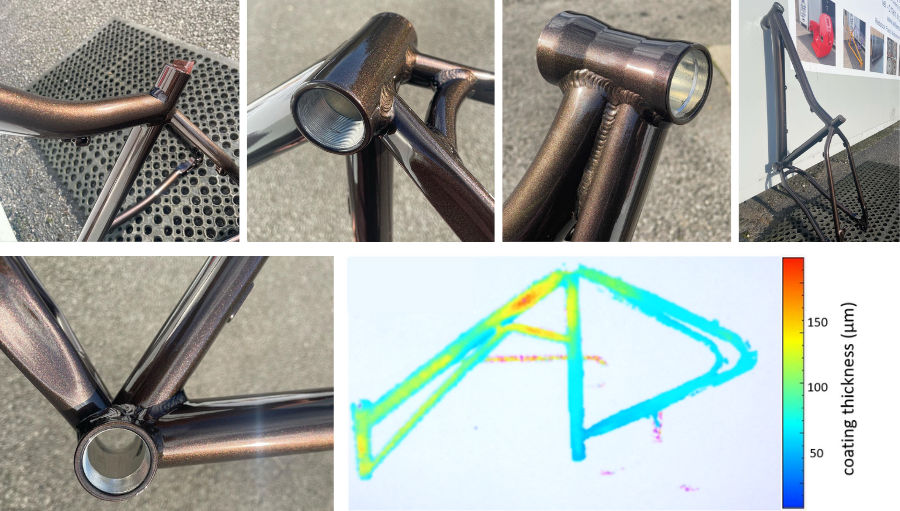

☞使用涂魔师3D检测自行车车架粉末涂层固化前涂层厚度分布

如下图所示,对自行车车架进行粉末涂装,能够提高车架的抗腐蚀性,延长车架的使用寿命,然而在喷涂作业中,容易出现涂层覆盖不良导致偏薄或者无涂层问题,特别是边角位置容易成为漏喷区域,使用涂魔师3D非接触无损测厚仪测量固化前车架湿膜涂层,自动膜厚成像,得出自行车车架涂层厚度分布,协助客户追求更高质量的产品。

插图
插图
涂魔师3D整体膜厚成像ATO非接触膜厚分析仪实例视频

车间现场在线测厚实例视频-涂魔师3D整体膜厚成像ATO非接触膜厚分析仪

该实例中,将涂魔师3D集成到涂装线上,通过涂装线的主控机对涂魔师进行调试及控制其测厚过程

产品视频-涂魔师3D整体膜厚成像ATO非接触膜厚分析仪

插图
插图

涂魔师 汽车齿轮传动轴 整面膜厚测厚案例

插图
插图

涂魔师3D整体膜厚成像 帮助仿真研究突破难题 苏黎世大学研究小组 CV30

插图
插图

方形锂电池铝壳 电芯铝盒 非接触测厚案例 涂魔师

插图
插图

涂魔师智能测厚仪 五秒膜厚成像,漏涂多涂一目了然

插图
插图

军工行业 非接触在线测厚仪 涂魔师

插图
插图

涂魔师3D整体膜厚分析仪应用场景

插图
插图

涂魔师3D-inline现场测试实例 对零部件进行测厚

插图
插图

3D整体测厚案例 自行车车架涂层整体测厚

插图
插图

涂魔师3D ATO 对车身进行整体扫描式测厚

插图
插图

涂魔师coating AI 推动涂层工艺产线向工业4.0时代迈进

插图
插图

汽车零件减震器的湿膜涂层测厚案例 涂魔师3D

插图
插图

涂魔师ATO 3D 工件整体膜厚成像案例 VR体验

插图
插图

涂魔师 3D成像检测系统--快速检测产品整体的涂层厚度分布情况
