涂魔师Inline ATO在线测厚仪,非接触无损湿膜测厚仪

为工业生产提供在线连续测厚功能

在线非接触式无损测厚 | 数据自动连续记录 | 在线性和实时性 | 实时高效监控膜厚真实情况

涂魔师ATO非接触膜厚分析仪型号一览

涂魔师 Flex 插图
手持式Flex ATO

便捷灵活的手持非接触式膜厚分析仪,适用于生产车间现场手动测厚

详情 >>

涂魔师 Inline 插图
在线式Inline ATO

在线非接触式精准测厚系统,在产线上数据化追溯工艺全过程

详情 >>

涂魔师 Atline 插图
实验室机型 Atline ATO

适用于实验室和生产车间环境进行快速精准涂层厚度的无损测量

详情 >>

涂魔师 3D 插图
整体膜厚成像3D ATO

快速测量产品整体涂层厚度分布情况,搭配外置光源

详情 >>

涂魔师 3D Inline 插图
整体膜厚成像3D Inline

3D型号的迷你版,无需外置光源,一次测厚的面积约A4纸大小

详情 >>

涂魔师Inline ATO在线测厚仪测量原理介绍

基于热光学技术(ATO)和数字信号处理技术(DSP),涂魔师实现非接触式涂层无损测厚技术。

该系统通过计算机控制光源以脉冲方式加热待测涂层,其中内置的高速红外探测器从远处记录涂层表面温度分布并生成温度衰减曲线。表面温度的衰减时间取决于涂层厚度及其导热性能。最后利用专门研发的算法分析表面动态温度曲线计算测量待测的涂层厚度。

插图

非接触式无损测厚系统为工业生产提供在线连续测厚功能

该在线测厚系统具有高精度、重复性好、无须破坏和接触测试等产品优势,适合检测各种形状尺寸和所有颜色(包括白色等浅色)的产品,非常适合在实际生产环境下使用。

适用于多种工业应用:粉末喷涂涂层、热喷涂涂层、粘胶剂涂层、润滑涂层、聚合物涂层、测试湿膜或干膜。

涂魔师Inline ATO在线非接触测厚分析仪
特色功能

非接触无损测厚技术

涂魔师在线测厚仪采用ATO热光学技术,不同型号最长能达到100厘米距离内轻松进行非接触式涂层厚度测量

生产工艺高效控制

在产线前端非接触式检测固化前涂层及时得出干膜厚度,或者直接测量干膜厚度,能及时调整工艺偏差,有效降低次品率和返工率

在线性及实时性

连续精确测量生产线上的移动工件,适用于测量摇摆晃动、外形复杂(曲面、内壁、立体、边缘等部位)、各种颜色(不受白色等浅色限制)的工件

插图
节约高达28%的涂装材料消耗量

如果现时产品的平均膜厚过厚,可以通过设备监测及时调整膜厚,节省涂料原材料及保护环境资源

数据自动连续记录

测量数据自动记录在ERP或MES系统,可统计及不间断追溯生产全过程;通过膜厚数据的统计分析,优化涂装设备消耗品的更换周期及生产工艺

及时发现生产环节及涂装设备潜在隐患

通过人工干预调整仍不能达到合格范围时,能及时发现喷枪或设备故障,修复故障,提高生产效率,稳定产品质量

☞涂魔师Inline在线涂层测厚仪集成机械臂自动在线测量工件膜厚

技术参数-涂魔师Inline 在线式ATO非接触膜厚分析仪,光学无损湿膜测厚仪

固化前的粉末涂料 测量范围:1-2000 微米
测量时间:0.5秒
允许测量距离:10 – 120 厘米(取决于涂层/基材材料 )
允许倾斜角度:±45° (取决于涂层/基材材料)
相对标准偏差:< 2% (测量距离为5厘米,测量铝底材上60微米的未固化粉末涂料(包括白色的所有颜色) )
被测物体移动速度:120米/分钟
适合涂层颜色:所有颜色(包括白色等浅色)
测量数据导出方式:自动导出

涂魔师的操作直观且简单易用,操作界面内含的图形图标能协助用户完成设备操作。测量结果能随时显示在车间的控制显示屏、PC电脑端、平板电脑或智能手机上。用户通过菜单能轻松选择设备的系统语言,其中有中文、德文、英文、法文版本。

无论用户在喷涂设备监测器还是智能手机,涂魔师都能提供关于涂层膜厚方面的精准信息。因此,涂装厂家使用涂魔师对喷涂线进行监控并及时对喷涂设备进行最佳调整来修正偏差。用户只需登录URL网址即可与涂魔师进行连接。

涂魔师的LED定位系统能发出一个直径范围为1-50毫米的光斑来标记测量点。因此,对于很小的物件、零部件的曲面或形状复杂的测试区域都能清晰精准定位。涂魔师对测试区域的膜厚取平均值作为测试结果。

由于每种涂层具有热特性,测试时如果涂魔师识别涂层的热特性与之前做的校正不匹配,涂魔师将即时在操作界面上显示警告,此时需要重新对此涂层做校正。设备可储存多个校正应用,校正一次以后可随时调用。

现有的测量数据可以轻松在不同型号的涂魔师结合进行查看或下载使用。这代表着用户可对测量结果进行统一的数据存储、评估和比较。Q-DAS格式是一种新的标准化交换格式,可从软件中导出使用。

插图
插图
涂魔师Inline ATO在线测厚仪实例视频

涂魔师Inline ATO在线测厚仪实例视频

涂魔师Inline在线测厚仪与机械臂配套使用,对汽车轮毂进行连续自动化无损膜厚测量

产品视频-涂魔师Inline ATO在线测厚仪,非接触无损湿膜测厚仪

插图
插图

氢能源电池PEM质子交换膜的碳布膜 膜碳粉膜厚案例 CV32

插图
插图

卷材涂料在线测厚案例产线上实时测厚并传输数据 涂魔师

插图
插图

喷粉产品如何减少返工

插图
插图

胶粘剂自动无损测厚案例-下集

插图
插图

胶粘剂自动无损测厚案例-上集

插图
插图

丰田工厂使用涂魔师在线测厚

插图
插图

汽车轮毂测厚案例 涂魔师Inline在线测厚仪结合机械手,对汽车轮毂进行在线式粉末膜厚测量

插图
插图

涂魔师Inline在线测厚仪测量立式管状铝型材膜厚

插图
插图

集成方案动画演示 涂魔师Inline在线测厚仪+机械手在生产线上非接触连续测量工件膜厚

插图
插图

测量金属上的胶粘剂膜厚 measurement chamber

插图
插图

涂魔师ATO Inline 在铝型材工件喷涂产线上在线测厚实例

插图
插图

粉末涂装非接触测厚演示--重复性很好

插图
插图

铝型材生产线连续测厚案例 涂魔师Inline在线式非接触式无损测厚

插图
插图

卷钢行业在线测厚客户实例-涂魔师

插图
插图

涂魔师ATO Inline 配套机械手进行在线非接触测试胶粘剂涂层厚度

插图
插图

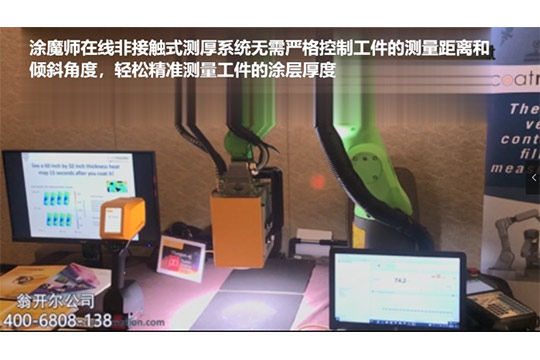

涂魔师Inline结合机械手在线测厚案例2-无需严格控制测量距离和倾斜角度

插图
插图

测量实例:涂魔师在线非接触测量产线上产品膜厚

插图
插图

卷材涂料测厚案例:涂魔师Inline在线测厚仪测量干燥前卷材涂料,即时得出干膜厚度

插图
插图

涂魔师非接触式精准测厚技术-光热法原理演示
