涂魔师在线非接触测量伊莱克斯烘箱搪瓷粉末涂层膜厚，内附对比方案参考

摘要：涂魔师十分适合在线非接触测量搪瓷粉末涂层膜厚，知名厂商伊莱克斯使用涂魔师进行烘箱的在线膜厚测量，他们对涂魔师测厚方案十分满意，能帮助他们降低生产成本和减少返工率。

伊莱克斯（Electrolux）的应用

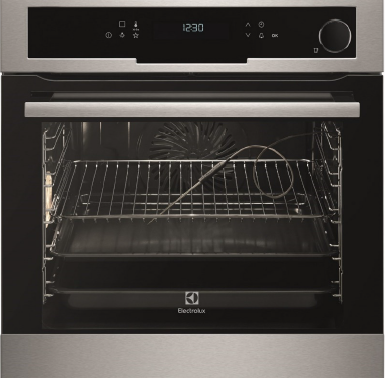

该用户使用涂魔师ATO在线非接触测厚系统代替过往繁杂的人工膜厚测量，对烘箱及烤盘等工件的进行非接触精准定量搪瓷粉末涂层厚度测量。

伊莱克斯（Electrolux）为何需要精准测量搪瓷粉末涂层膜厚

搪瓷涂层对于烘箱和烤盘的外观和防粘效果是至关重要；

若搪瓷涂层过薄，会造成返工工序或客户索赔；

若搪瓷涂层过厚，会导致原材料消耗量过大，从而生产成本过高；

环境条件的微小变化，会突然发生工艺偏差(如湿度，气压，温度，…)

缺乏连续涂层厚度的记录存档，增加了质量的不安全性和不稳定性；

由于之前的测厚方法存在滞后性、没有实现100%膜厚全检， 从而造成材料的浪费和零件的报废， 每年总共损失约 4 万欧元！

伊莱克斯（Electrolux）最终解决方案--涂魔师非接触测厚系统

涂魔师能实时在线非接触式精准测量搪瓷粉末涂层厚度；

在产线上实现实时、快速、操作简易、非接触、无损的涂层厚度检测；

实时监控膜厚真实情况，及时对涂装设备进行参数调整；

涂魔师在线非接触测厚系统更多功能：

  测试数据的自动保存与存档(如：每天保存一次)；

  在测量值趋势图界面中，采用时间/日期标注测量值设置需要测量的样品数量；

  如果测量值超出合格范围，则立即对下一个样品进行重新测量；

  如果测量值超出合格范围，则在产线上或涂装车间发出光线+声音警报，通知工作人员及时进行设备参数调整；

多种涂层厚度测试方式对比

测试 1 (V1): 沿用之前的人工测厚方法

测试 2 (V2): 固定涂魔师在线测厚系统进行静态在线非接触膜厚测量，可手动调节固定高度；

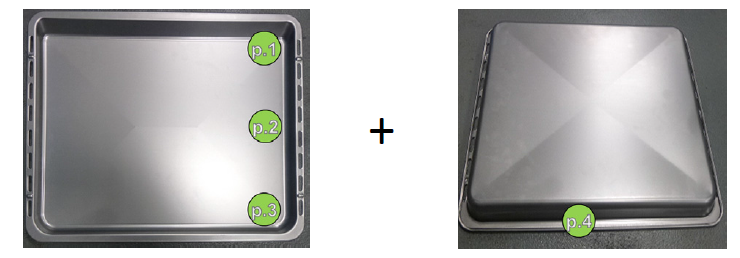

• 测试 3 (V3): 使用涂魔师测厚系统动态在线非接触膜厚测量，能精准测量托盘正面的多个特定测量位置（如下图所示的转角和凹槽位置）




• 测试 4 (V4): 采用V3的动态在线非接触膜厚测量方式测量托盘正面内部位置+采用静态在线非接触膜厚测量托盘底部边缘位置

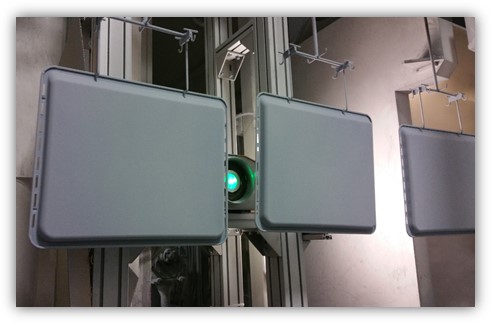

使用涂魔师在线连续测量托盘工件膜厚的生产现场

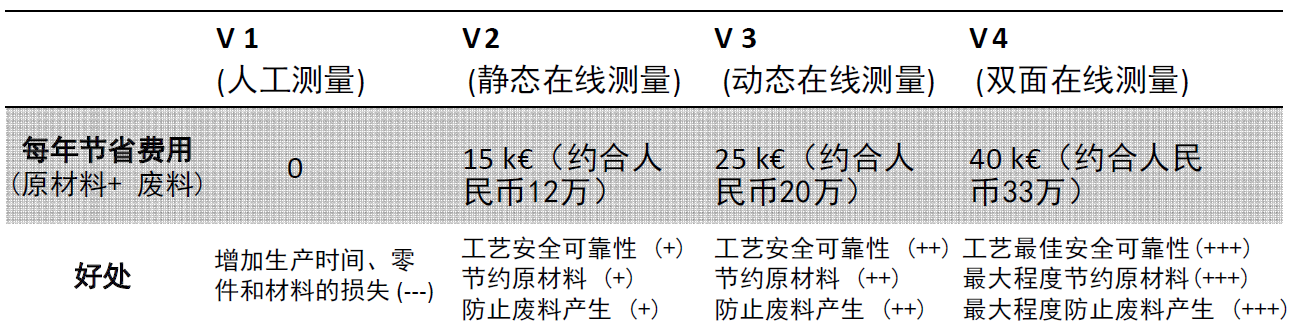

数据对比
