涂魔师在线测厚仪检测控制烤炉前未干粉末涂料膜厚|非接触无损膜厚检测技术

摘要:涂魔师在线测厚仪非接触无损膜厚分析仪能对固化前的粉末涂料进行精准膜厚测量控制,协助生产部门降低成本和返工率。德国Markdorf J. Wagner技术实验室证明涂魔师能有效监控膜厚。

       德国Markdorf J. Wagner技术实验室的测试表明,涂魔师非接触膜厚分析仪非常适合于在线检测控制未固化状态下粉末涂料,即时得出涂层干膜膜厚。将涂魔师与机械臂配合使用,在喷有粉末涂料的移动铝型材上进行在线非接触式精准膜厚测量。

       由于涂魔师直接安装在粉末涂装室的出口处,因此在喷涂粉末涂层后能立即测量固化前粉末涂层,即时得出干膜厚度,这是涂魔师的突出优势之一。

       不同的型材悬挂在框架中,并在运输带上以1.8米/分钟的速度移动。一旦有工件经过,触发光栅传感器的信号进行自动测量或者人工进行手动灵活测量。

涂魔师与干膜测厚仪对比测试

       在型材上精确标记测量位置后,使用涂魔师测量湿膜状态下的涂层,将产品进入烤炉固化后,在相同测量位置进行干膜测量,对比涂魔师与涡流式的传统测厚仪的测试数据。

       从下图可以看出,涂魔师测量固化前的膜厚得出的干膜数据,与涡流式测厚仪测量固化后的膜厚之间具有很好的相关性。为了测试重复性,使用涂魔师对产品进行多次重复测试。如下图所示,还可以高重复性地测量移动工件。

1594116304247487.png  1594116331198561.png

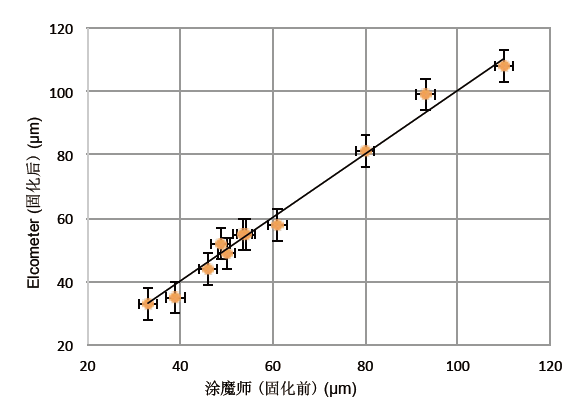

涂魔师测量值与涡流式测厚仪测量值进行比较。

它们的测量值相关性是r2 = 0.96,显示非常好的相关性。

使用涂魔师重复测量的变化系数为1%(测量距离为15 cm),涡电流的变化系数为5%(左);

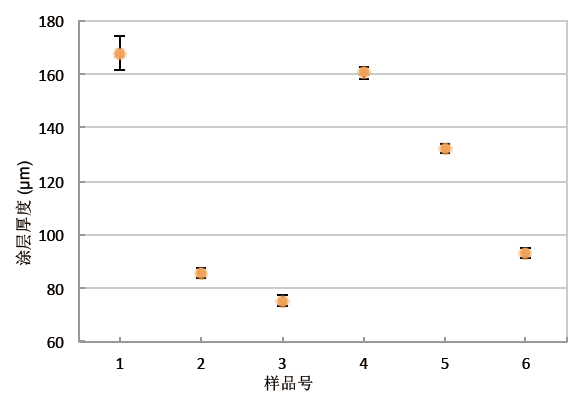

比较六种不同运动工件上的单次重复测量以测试再现性(MV =平均值,SD =标准偏差)(右)



       测量结果证明,即使是测量在产线上移动中的零部件,涂魔师也能非常精准无损在线测量固化前粉末涂料,精准得出干膜厚度。

结论

       涂魔师非接触式膜厚分析仪非常适用于车间或实验室的无损检测膜厚。

       对于粉末喷涂的工业产品制造商来说,使用涂魔师有以下好处:

        1)工艺过程高效监控及优化:快速获取生产过程中的膜厚偏差,节省了生产时间

        2)稳定产品质量:100%数据存档及记录所有部件的膜厚数据

        3)节省涂料:由于涂魔师能协助生产部门连续高效进行工艺控制,可节省10% - 30%的材料成本。



若想了解涂魔师非接触膜厚分析仪的更多成功案例及应用(如粉末涂装、铝型材、热喷涂等应用),请点击以下链接:

涂魔师ATO非接触膜厚分析仪 成功案例逐个看
