符合国际标准EN15042的非接触无损测厚新技术 | 涂魔师测厚技术具有快速、精准、无损、灵活等优势

摘要:来自瑞士的涂魔师非接触式无损涂层测厚技术,能快速精准测量未固化粉末涂料,产品在进入烤炉前即时得出干膜厚度。符合国际标准EN15042的设备已帮助多家欧美喷涂企业优化其喷涂工艺,稳定产品质量并节省原料成本。

       快速精准测量未固化粉末涂料,产品进入烤炉前实时得出干膜厚度,是涂魔师无损测厚技术的突出优势之一。这款膜厚分析仪已被多家欧美企业成功引进,协助工艺工程师优化其喷涂工艺,稳定产品质量并节省原料成本。

       投入使用涂魔师后,喷涂企业能高效监控膜厚真实情况,以达到合格膜厚范围。从而实时调整粉末的出粉量等工艺参数,大幅度减少材料的消耗和降低产品的返工率。


image.png    image.png


涂魔师非接触式测厚技术在金马公司的应用

      涂魔师非接触式测厚系统在圣加伦Gema(金马)公司同样已成功投入使用,Gema(金马)在瑞典的公司负责人卡尔-亚当·维特巴克(Carl-Adam Wittback)表示:“通过引入涂魔师非接触式测厚系统,在粉末涂料固化前进行涂层厚度非接触测量,能帮助客户节省高达15%的粉末涂料消耗量。”


金马公司瑞典负责人Carl-Adam Wittback

客户实例及反馈

 Ernst Schweizer AG公司 ---瑞士知名的金属建筑材料公司

“涂魔师为我们在投入成本的抉择中提供了定量和即时反馈的关键技术。通过该技术,我们可以有选择、有保障地将涂层厚度降到较低的容差阈值内。去年我们投入涂魔师测量系统后,粉末消耗量总共减少了28%,大大超出了我们的预期。”

---表面技术主管 Kai Altenburg

    Miralu公司   --法国知名粉末喷涂彩涂铝卷供应商

“Miralu公司生产预喷涂铝卷。由于产品的能见度很高,在某些情况下容易发生严重的变形,因此客户要求非常高。在线涂层厚度测量系统涂魔师协助我们生产高质量产品。通过在产线早期测量涂层厚度,我们从第一米的产品开始就能监控质量,满足涂装规范的要求。”

---工业部主管Mathias Stouff

适合在生产车间环境和实验室使用

       该设备采用光热法(ATO)技术,控制氙灯闪光50毫秒对涂层进行轻微脉冲加热,内置的高速红外传感器记录涂层表面随时间变化的温度,表面温度根据涂层厚度和热性能以特征动态进行衰减,并利用专门开发的算法评估表面的动态温度分布数据并测出涂层厚度。

       该设备能高精度非接触式测量未固化或已固化的有机粉末和粉末搪瓷的涂层厚度。并且该技术能测量多种基材,例如各种金属、碳纤维、塑料、玻璃、木材、橡胶等,不限涂料种类,例如粉末涂料、油漆、粘胶剂、润滑油、热喷涂层等。

即使工件复杂形状、边缘、曲面、凹坑都能轻松测试,也适用于测量生产线上的移动中的零部件。该技术非常适合于生产环境或实验研究中使用。

100% 膜厚实时数据记录存档,用于优化工艺过程和消耗品的更换频率

       涂魔师r测厚技术的手持式FLEX或在线式Inline型号都可以自动记录数据,当膜厚读数超出合格范围时,会发出警报信号。在线式inline型号具有通讯开放端口,能与工业PC或与PLC配套使用,集成到生产线或监控系统上实现对零部件的实时膜厚检测。

       目前已有汽车零部件、建筑部件、电器、彩钢板等制造商使用该技术来大幅缩小其膜厚波动。这不仅可以减少缺陷发生,还可以大幅减少材料消耗,优化生产工艺。

在生产线上实时检测涂层厚度的案例

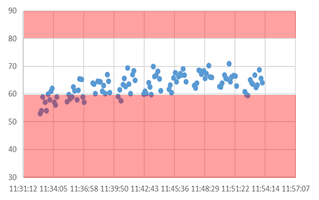

利用涂魔师在线非接触式测厚系统对产品上涂层进行实时测试,数据实时传输及记录。有膜厚数据作为依据调节喷涂设备使涂层厚度快速精准达到合格范围,相关数据见下图所示:


       此用户的喷粉膜厚合格范围为60-80微米。喷粉设备开机运行后,通过涂魔师在线检测进入烘炉前的产品膜厚,在第一米产品中就能及时发现膜厚值低于下限值;通过操作人员调整设备参数,在10分钟之内就把喷粉膜厚调整到正常合格范围。可见,配合使用涂魔师检测技术能大大减少了因滞后测试造成的不良品的返工数量,。

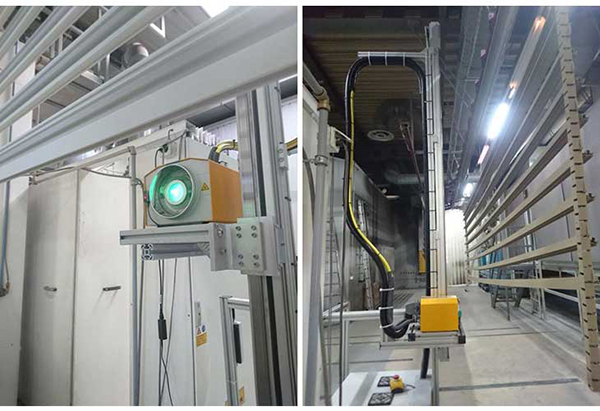

涂魔师在线式非接触式测厚系统结合往返移动机构对产线上上移动产品进行在线测厚

 汽车轮毂粉末喷涂非接触式精准测厚

       使用在线式涂魔师对汽车轮毂进行非接触无损涂层厚度测量,在生产线上实时监测固化前零部件的膜厚情况,及时发现工艺偏差及做出设备参数调整,稳定产品质量。

涂魔师无损测厚技术也可以对液体涂料的湿膜/干膜进行非接触测试,而传统测试湿膜/干膜的方法有很多局限性。以下是光热法与传统测厚方法的对比

光热法与传统干膜测厚技术的对比

测厚技术

光学显微镜

磁感应/涡流法

超声波

光热法(Photothermal

无损测量

×

测量多个涂层厚度

×

×

非金属底材

×

×

非接触式

×

×

准确测量边缘、弯曲、凹孔、部位

×

×

×

直观易用

×

×

流水线在线实时检测

×

×

×

测试时间短

×

校准通用性

×

×

数据文档存储,随时调用

×

×

×

针对测量烘干前的湿膜厚度,传统方法使用湿膜齿规(梳齿仪)、湿膜轮规等。但需要操作人员肉眼判断、准确度和灵敏度低、也不适用于测量形状复杂,粗糙的产品。

      在国际标准 “ISO 2808:2007-油漆与清漆的膜厚测量”中,对几种测量方法进行了精度对比,如下图可见,精度最差的是梳齿仪,精度最高的是光热法。而涂魔师非接触式测厚技术可达到0.2%的精度。
